El portón completo
Modelamos el conjunto completo para validar proporciones, encuentros entre paños y la ubicación del paño móvil antes de fabricar.
Proyectos
Proyecto destacado — Bergibu
Portón Entrada Gimnasio
Desarrollo y documentación técnica de un portón con paños fijos y un paño móvil corredizo para un gimnasio, preparado para fabricarse en taller.
- Cliente
- Bergibu
- Producto
- Portón con paños fijos y móvil
- Material
- Acero al carbono SAE 1010/20
- Entregables
- Modelo 3D, despiece y planos de fabricación
02 / 04
Cómo se arma

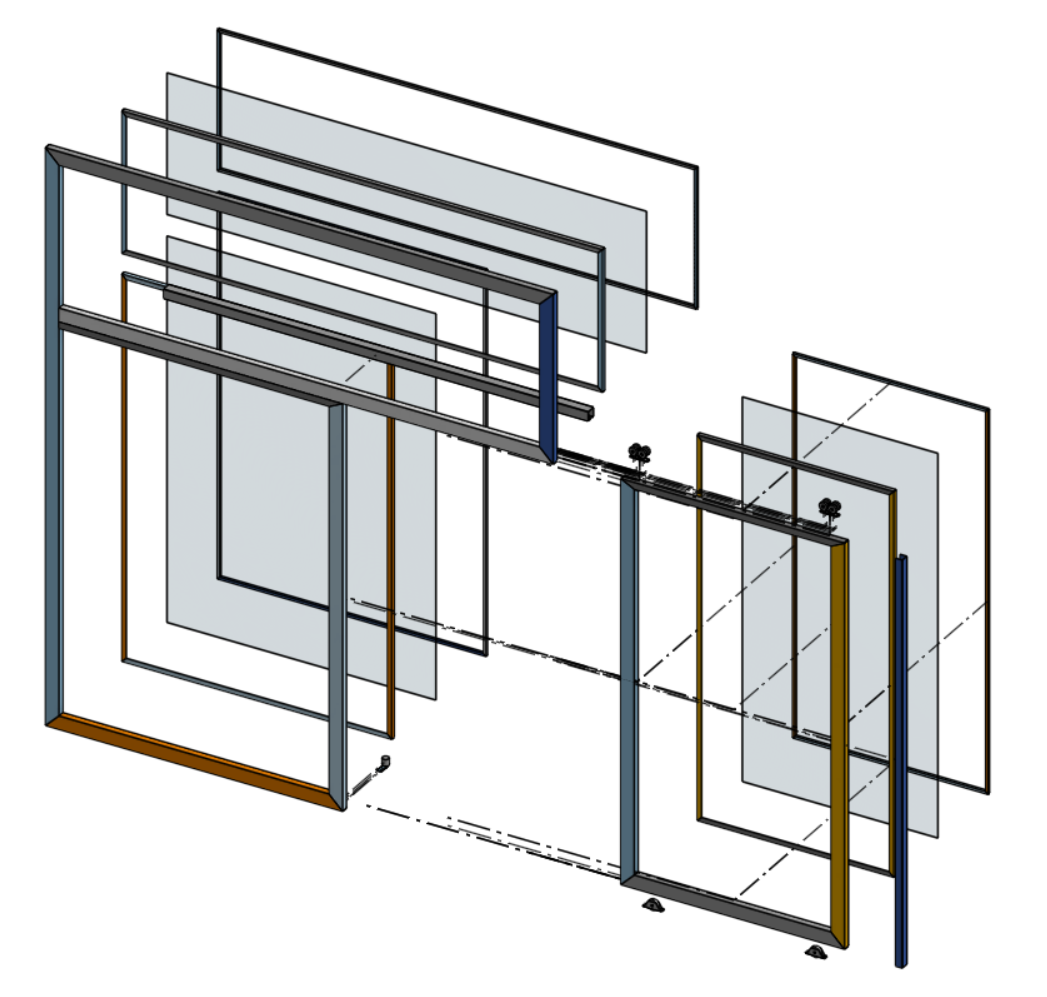

La vista explotada muestra cada marco, paño y herraje, y el orden en que se ensamblan. Así el taller entiende el producto antes de cortar la primera pieza.
03 / 04
El movimiento
Simulamos el recorrido del paño móvil para verificar su desplazamiento y los espacios necesarios.
04 / 04
Listo para fabricar

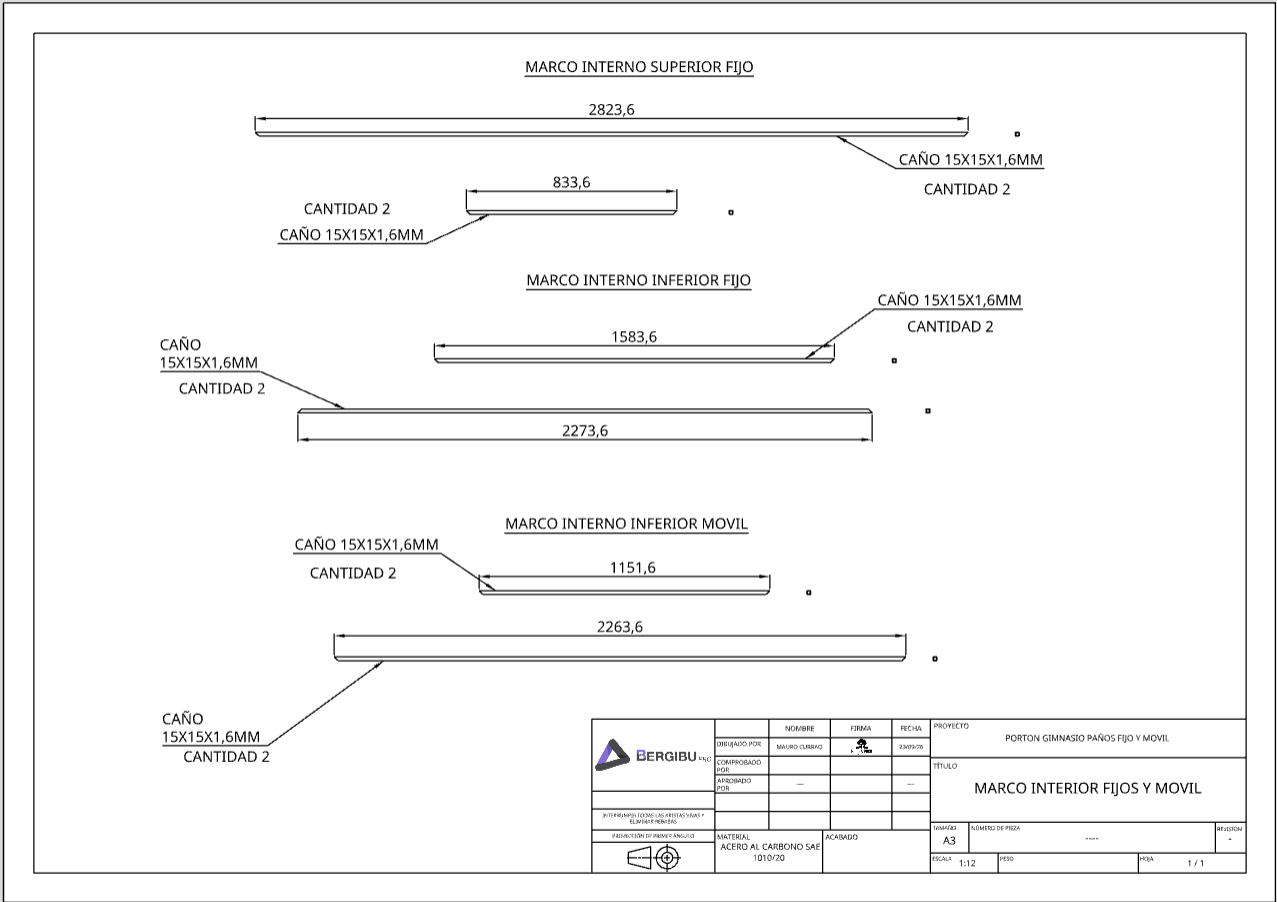

Cada pieza quedó documentada en planos de despiece con medidas, perfiles y cantidades, para fabricar y repetir el portón sin depender de nadie.
